Trafohäuschen / Elektrizitätshäusel auf meiner TT Modellbahn Anlage

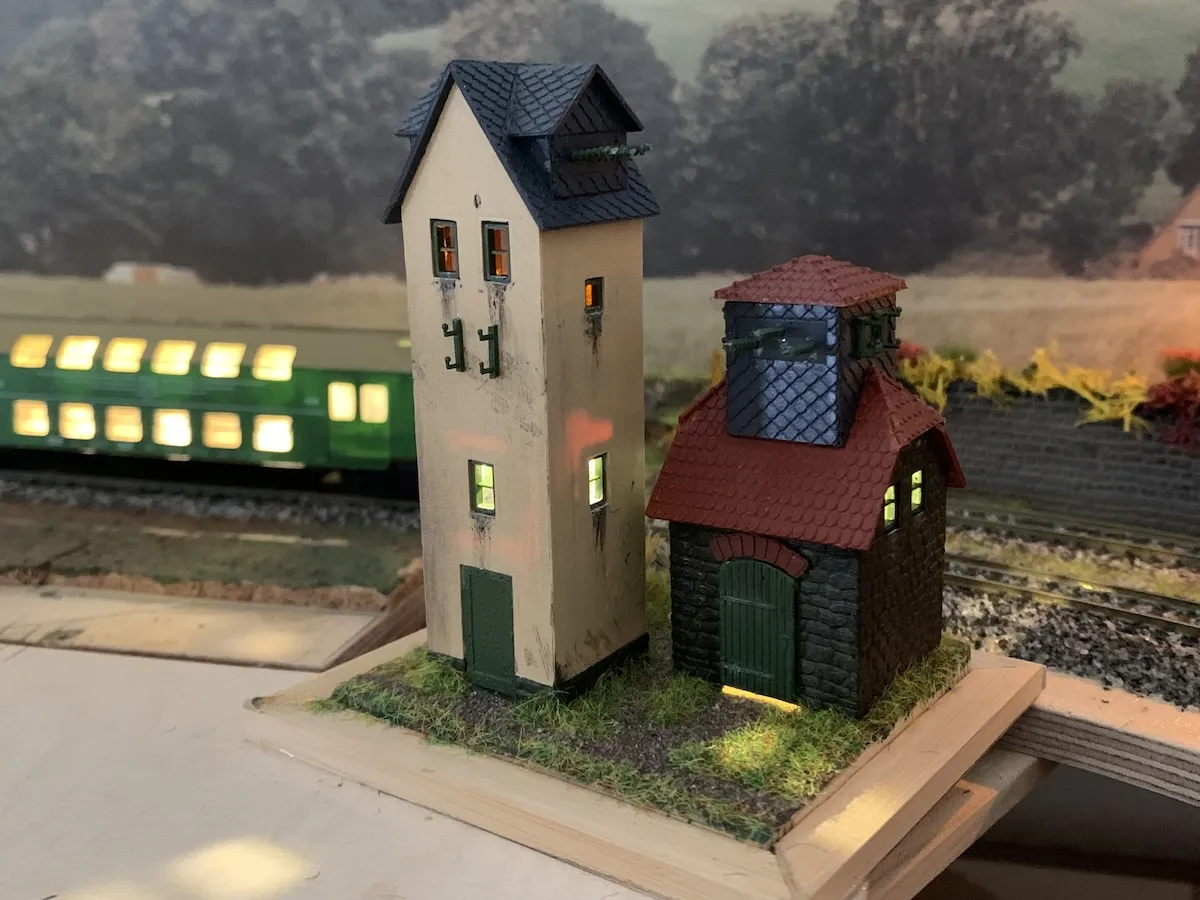

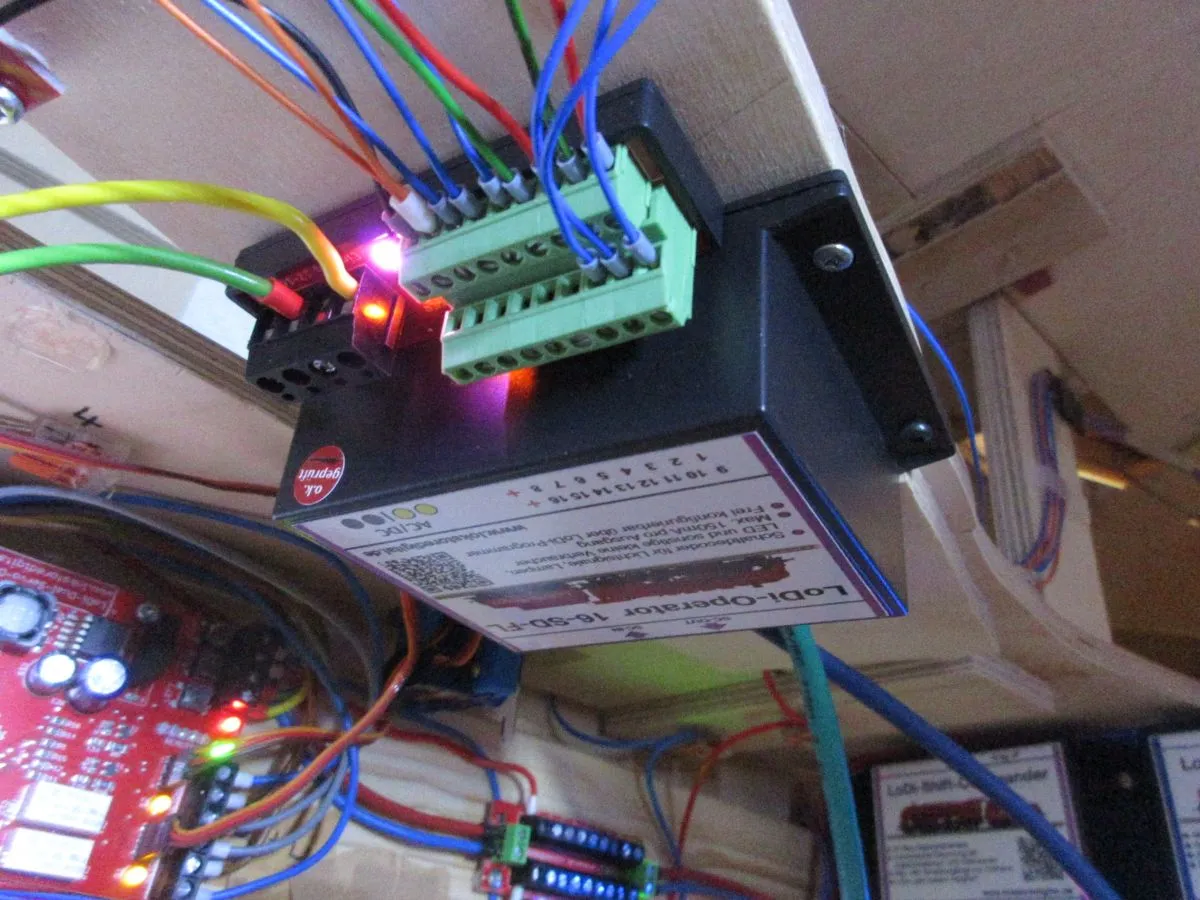

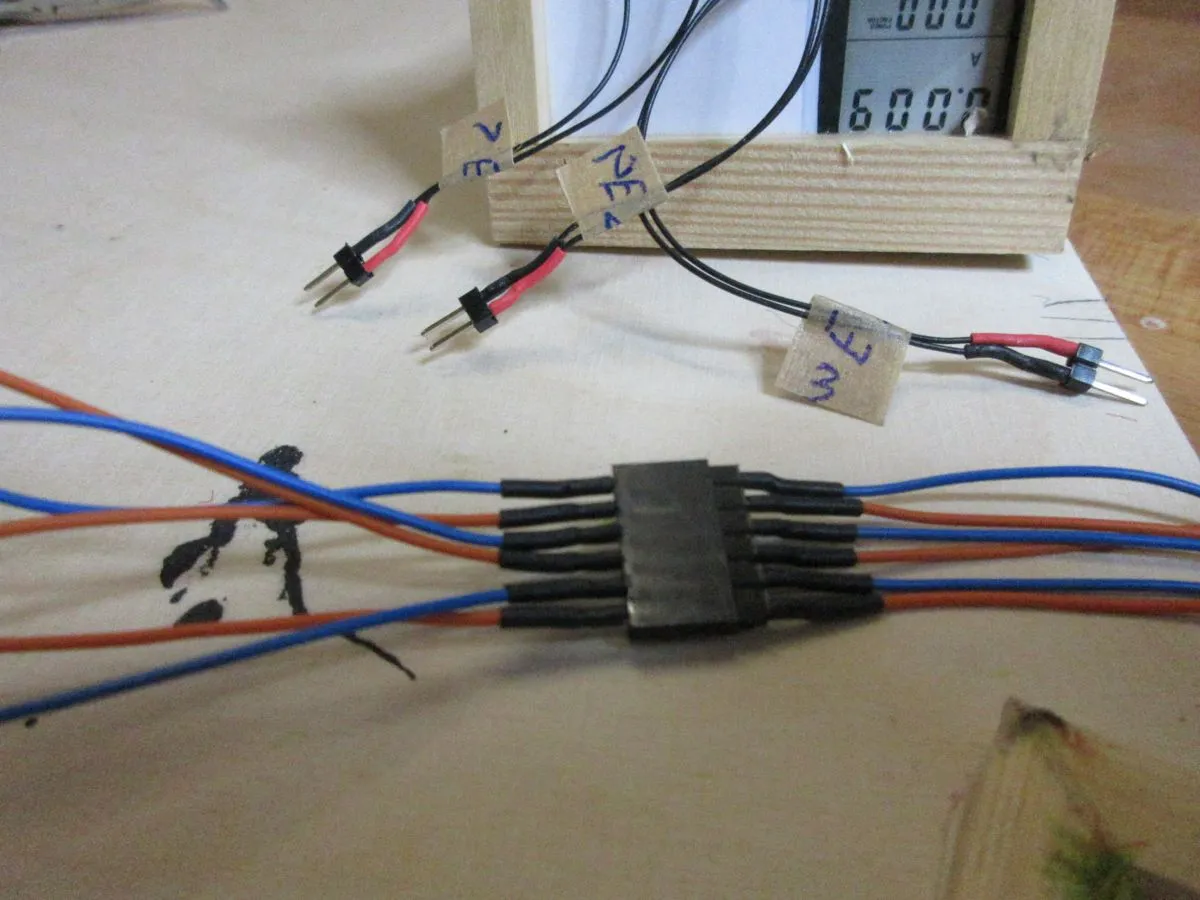

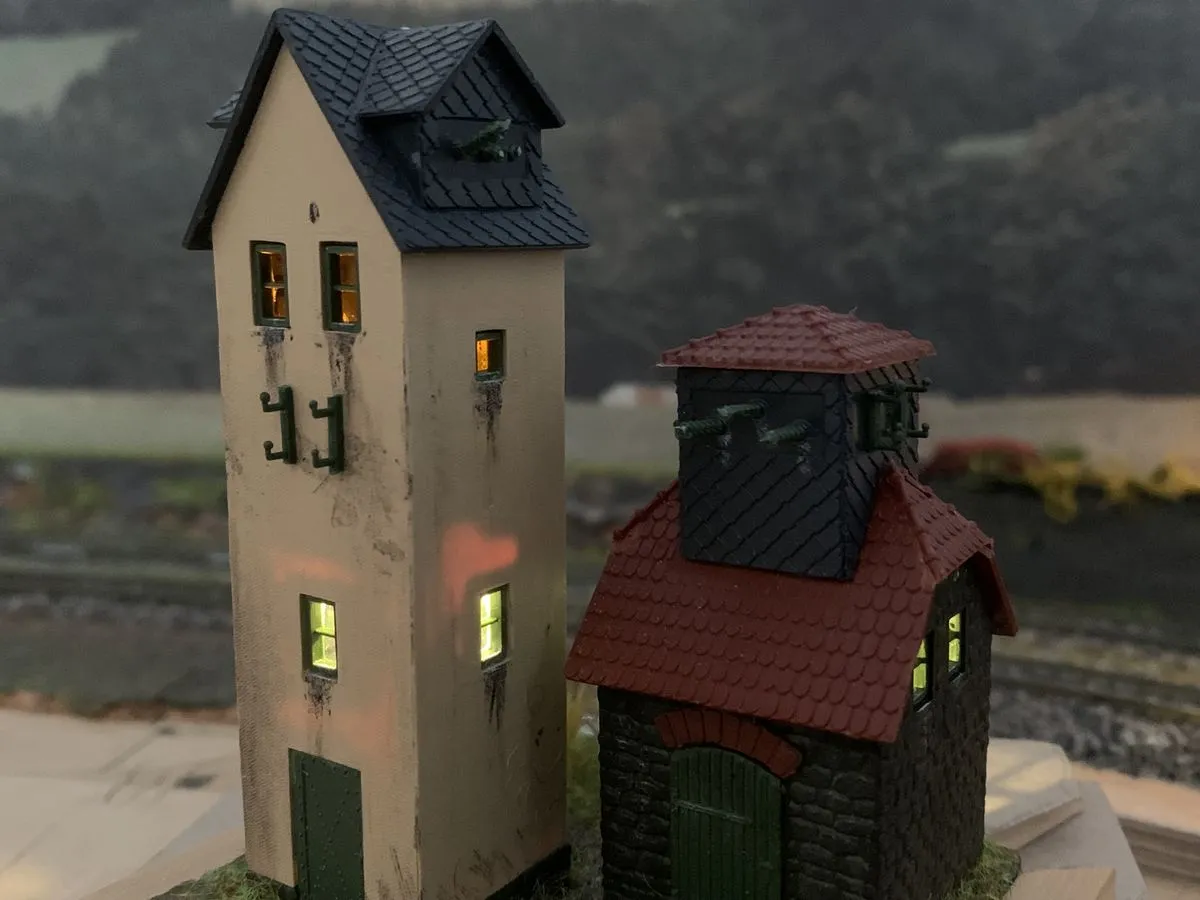

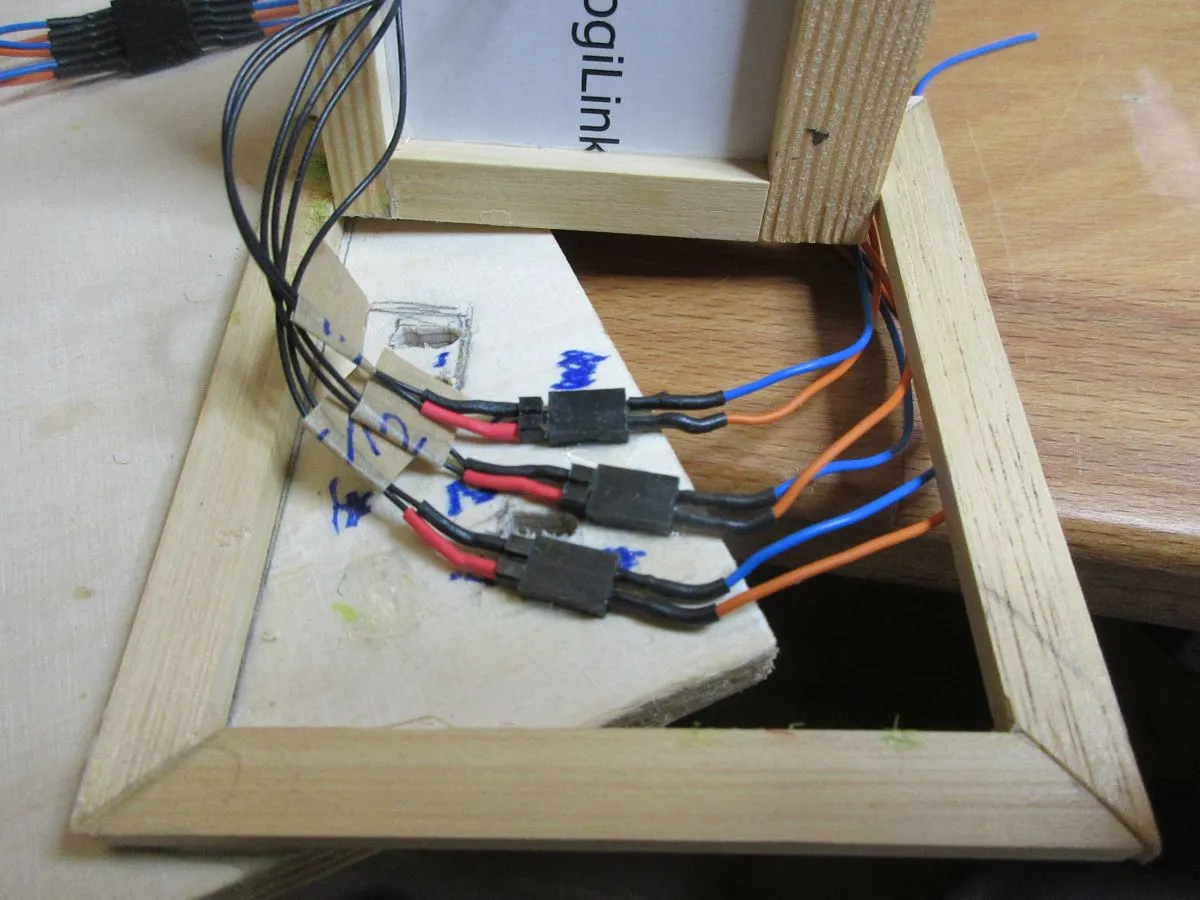

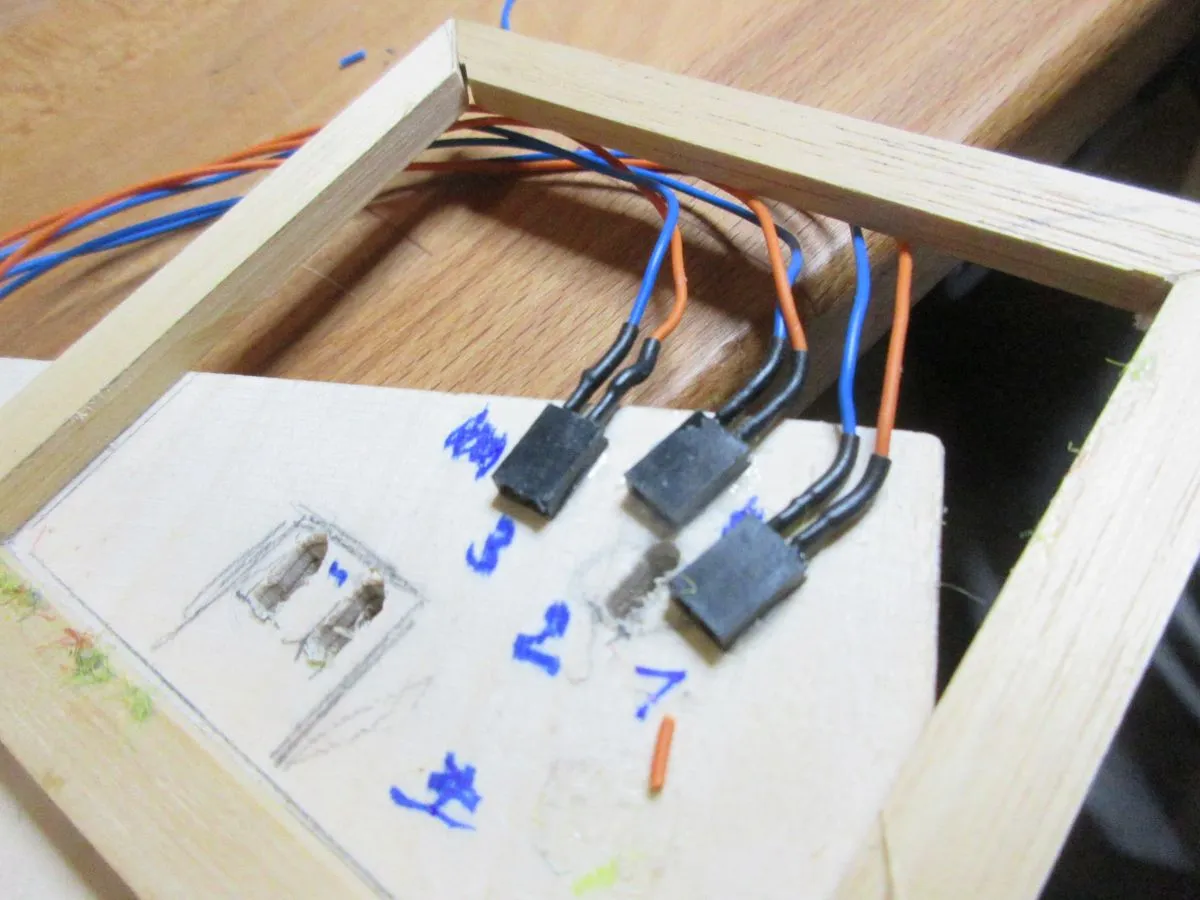

Ich habe das Häuschen so gebaut das man dies abnehmen kann, daher alle elektrischen Verbindungen mit Stiftleisten versehen, damit lässt sich alles abstecken und man kann das Trafohäuschen ganz einfach abnehmen. Das Trafohaus ist mit 3 LED's im inneren versehen und ich kann diese über iTrain ( PC-Software ) oder über den Handregler LoDi-Con einzeln ein- und ausschalten.

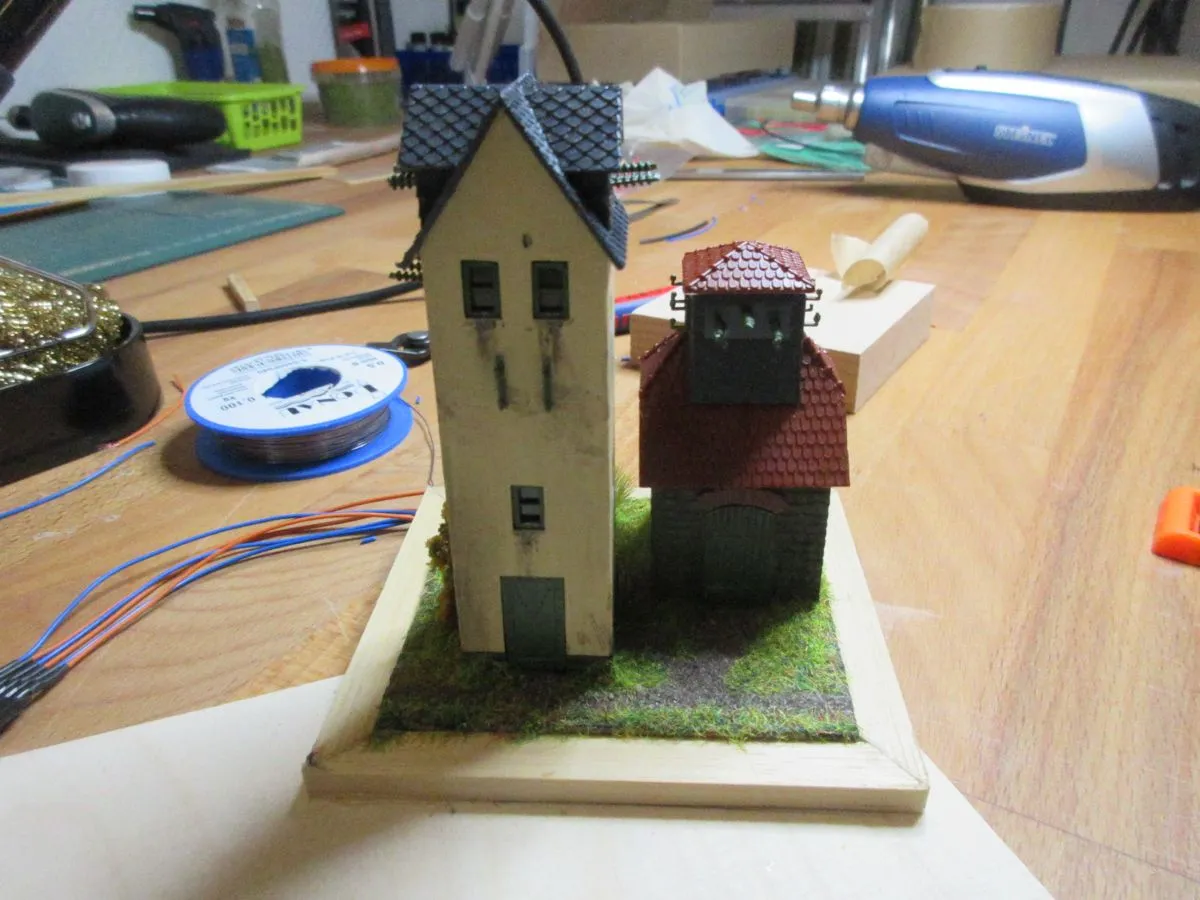

Nun gibt es auch noch ein paar Bilderchen vom Aufbau mit der Verkabelung.

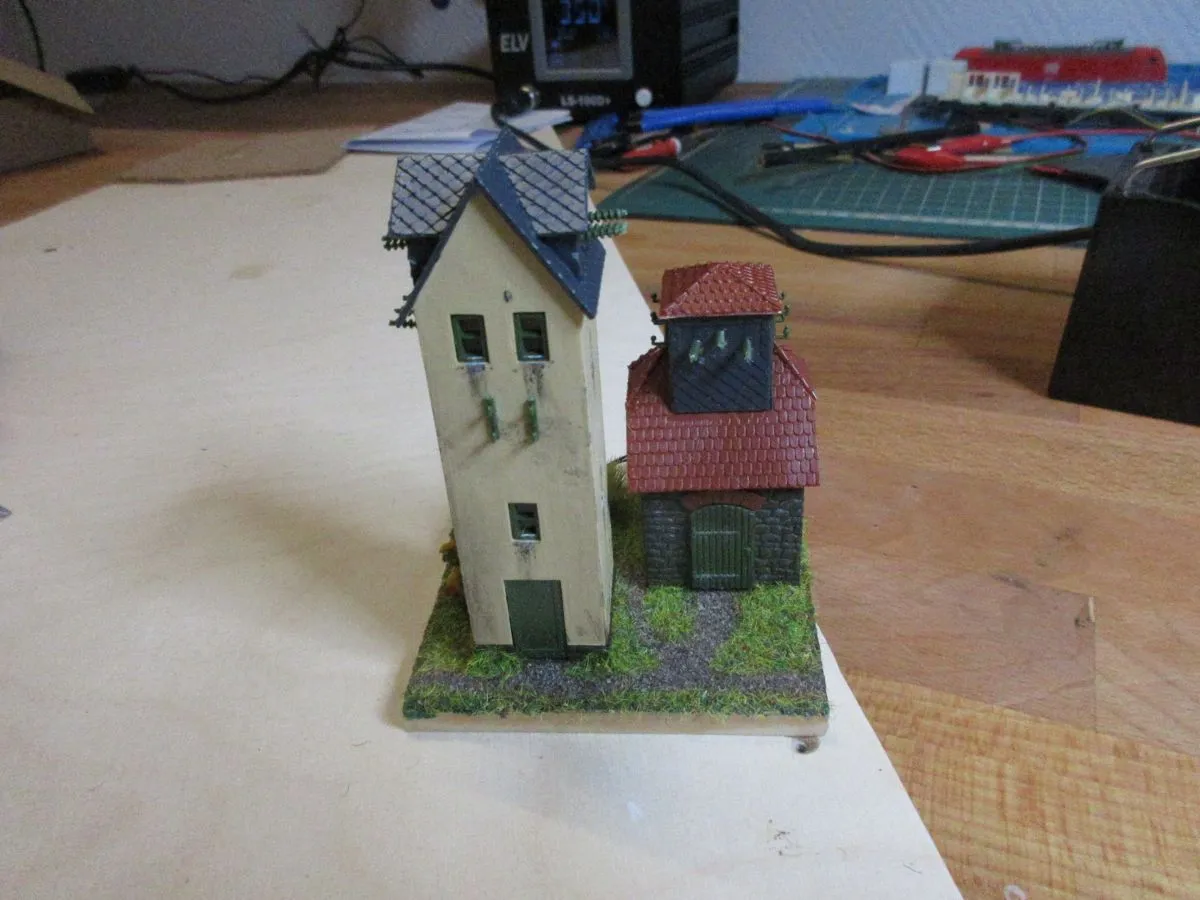

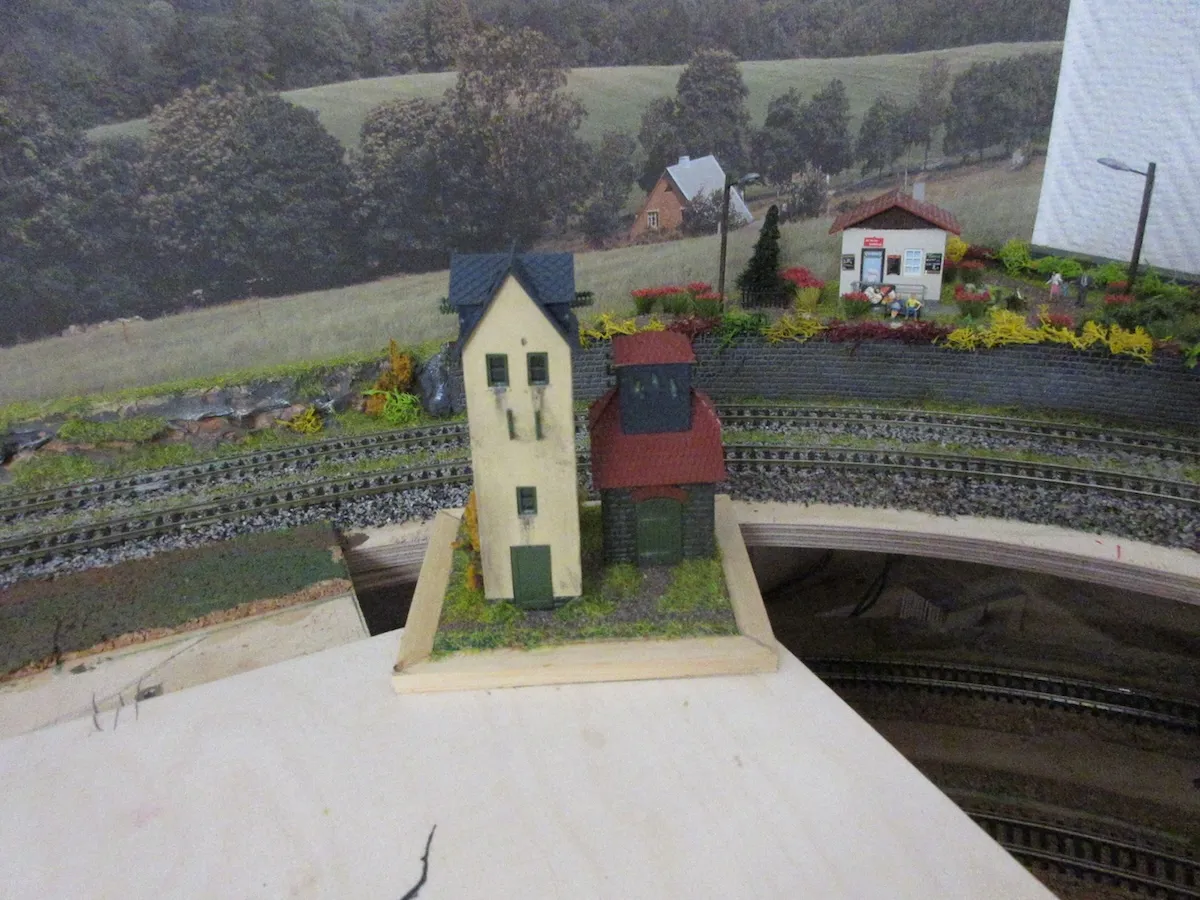

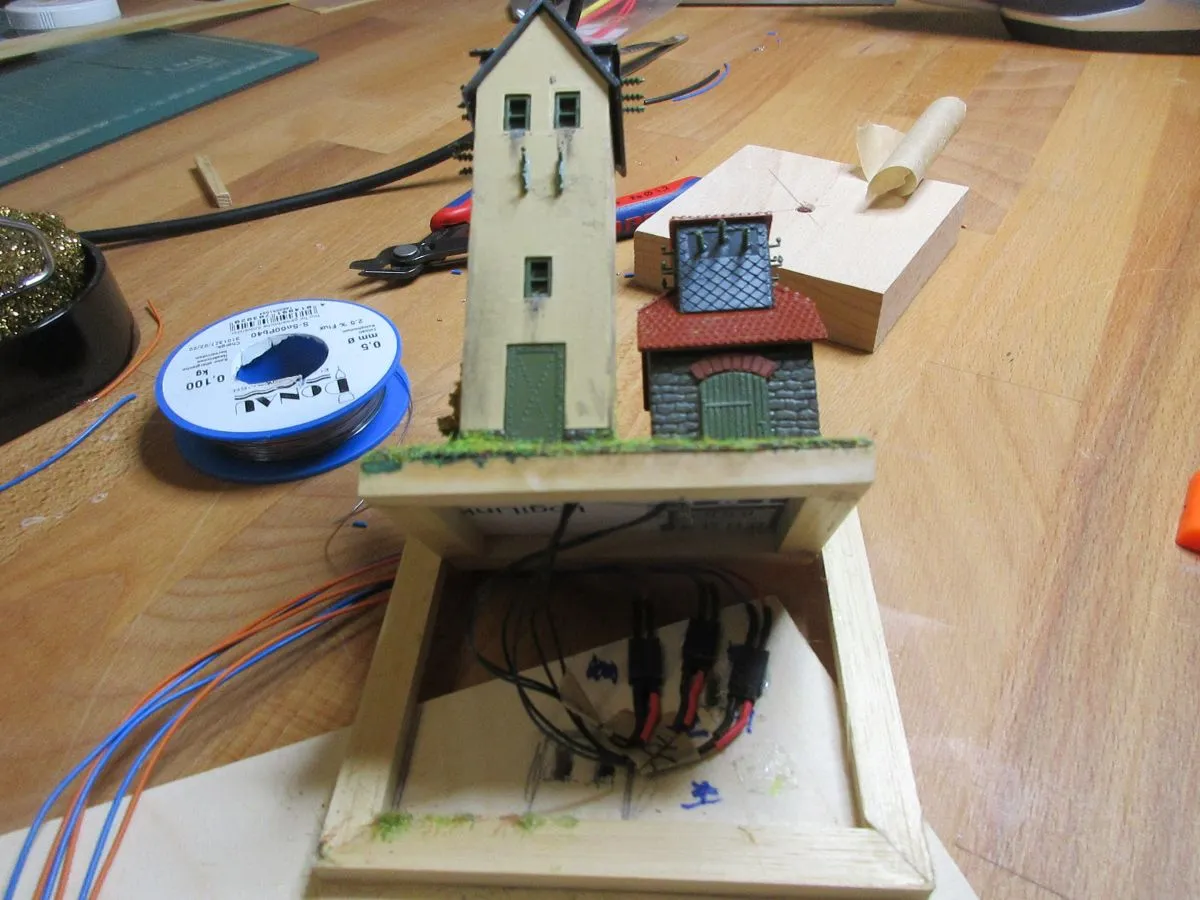

Hier zeige ich euch wie das TT Modellbahn Trafohäuschen / Elektrizitätshaus von Auhagen aufgebaut und verkabelt ist. Man kann das Elektrizitätshaus heraus nehmen um die Platte wo das Trafohaus drauf steht zum entnehmen ist. Damit man an die untere Ebene herankommt ...
