Projekt: TT-Anlagenaufbau
Im Jahr 2022 startete ich mit dem Aufbau meiner TT-Anlage. Von den ersten Gleisen bis zur fertigen Landschaft – hier entsteht die Chronik dieses Projekts.
Als Grundlage diente eine Rahmenplatte, die genau die richtige Größe hatte und zudem noch in mein Bastelzimmer passt, welches eine Größe von 5,0 m × 2,80 m hat. Also nichts wie ran an den Speck, die alte abbauen und aus dem vorhandenen Material eine neue TT-Modelleisenbahn-Anlage entstehen lassen.
Beginn und Aufbau der TT-Modelleisenbahn-Anlage

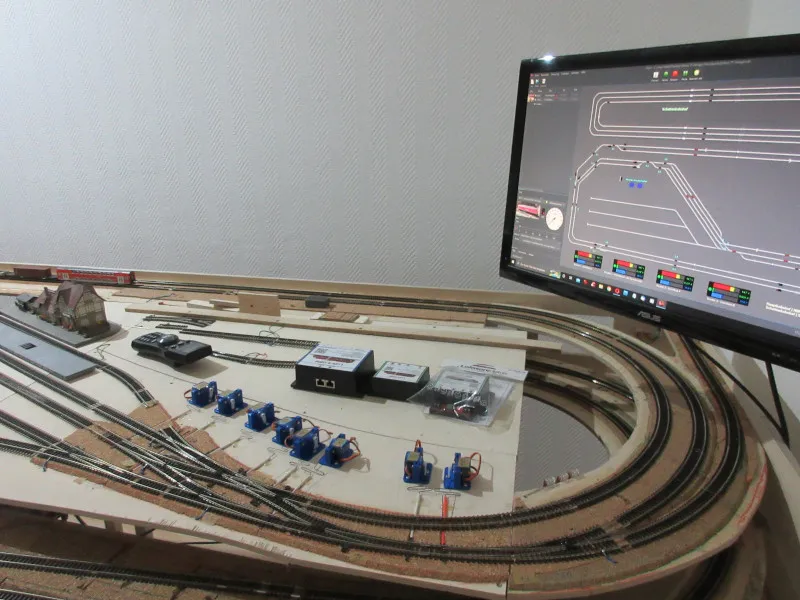

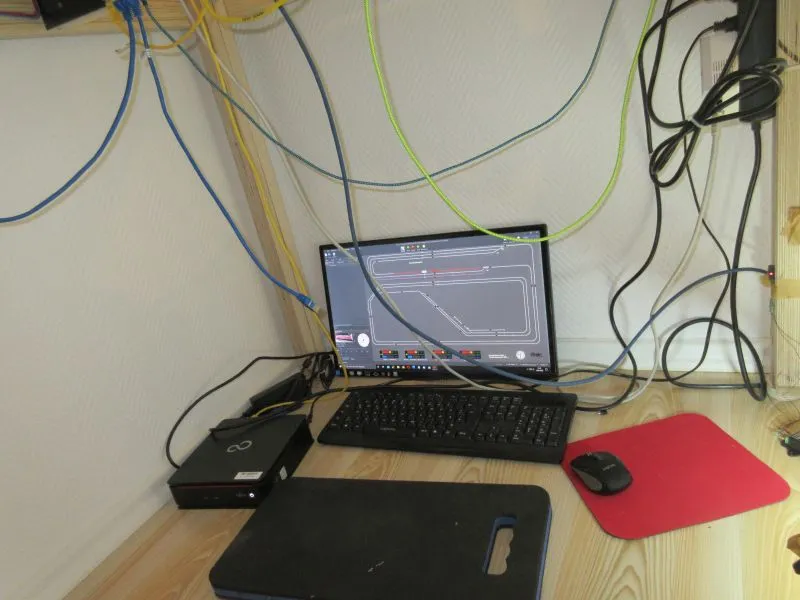

Diese Modelleisenbahn-Anlage der Spurweite TT wird mit den Lokstoredigital-Komponenten ausgestattet. Als PC-Software nutze ich dazu iTrain. Die Größe der Modellbahn beträgt 3,00 m × 1,00 m und ist auf zwei Ebenen aufgeteilt:
- Untere Ebene: Schattenbahnhof mit 3 Gleisen zum Durchfahren, Wenden oder Zwischenparken der Züge.
- Obere Ebene: Bahnhof mit 4 Bahnhofsgleisen, 1 Stumpfgleis für kleine Wendezüge und 2 weitere Stumpfgleise für Wendezüge.
- Industriegleis: Für den Stahl- & Metallbauhandel – hier fährt meine kleine V60 mit zwei Waggons im Rangierbetrieb.
So hat alles im Jahr 2022 begonnen

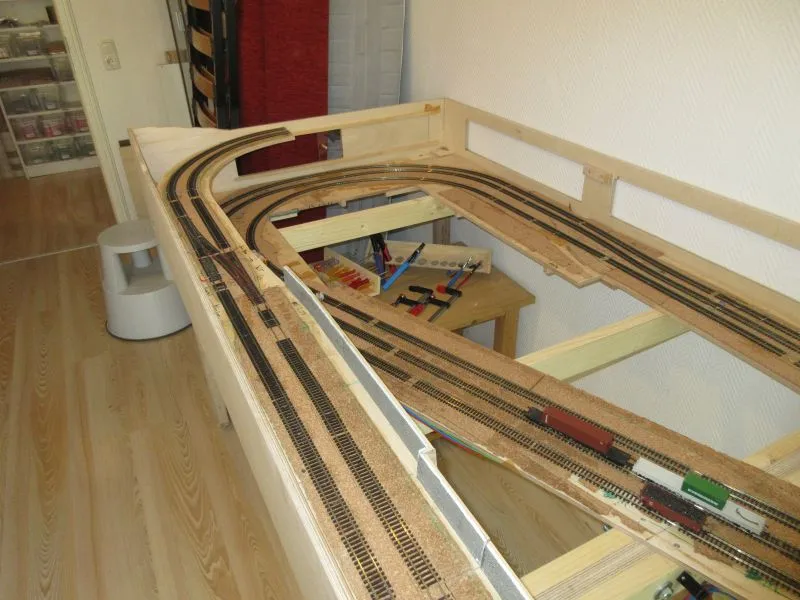

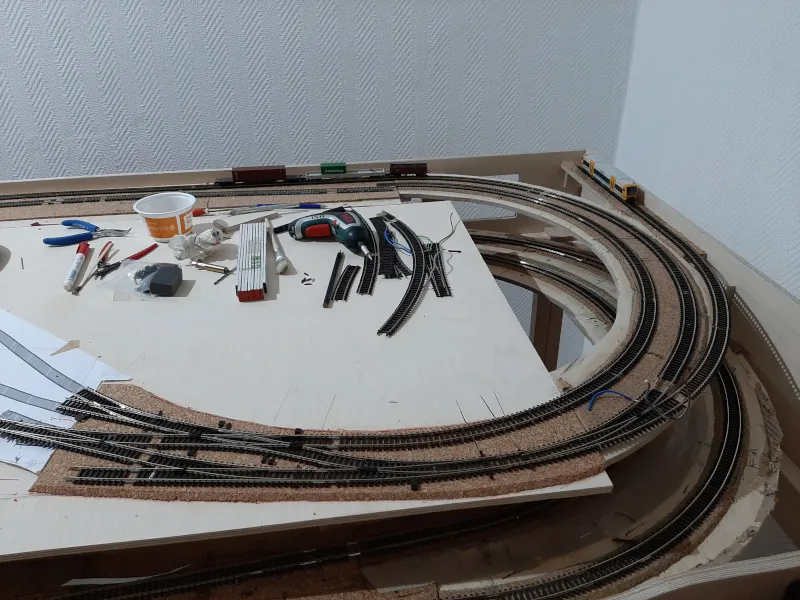

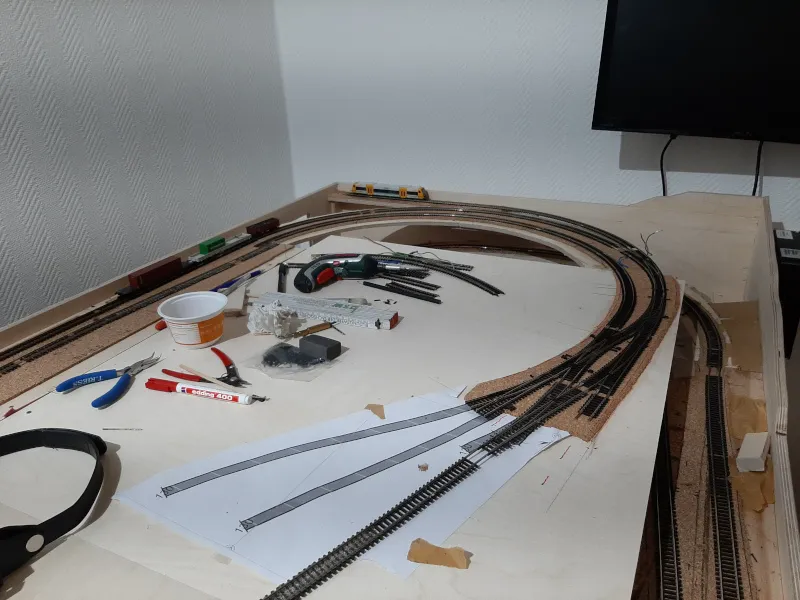

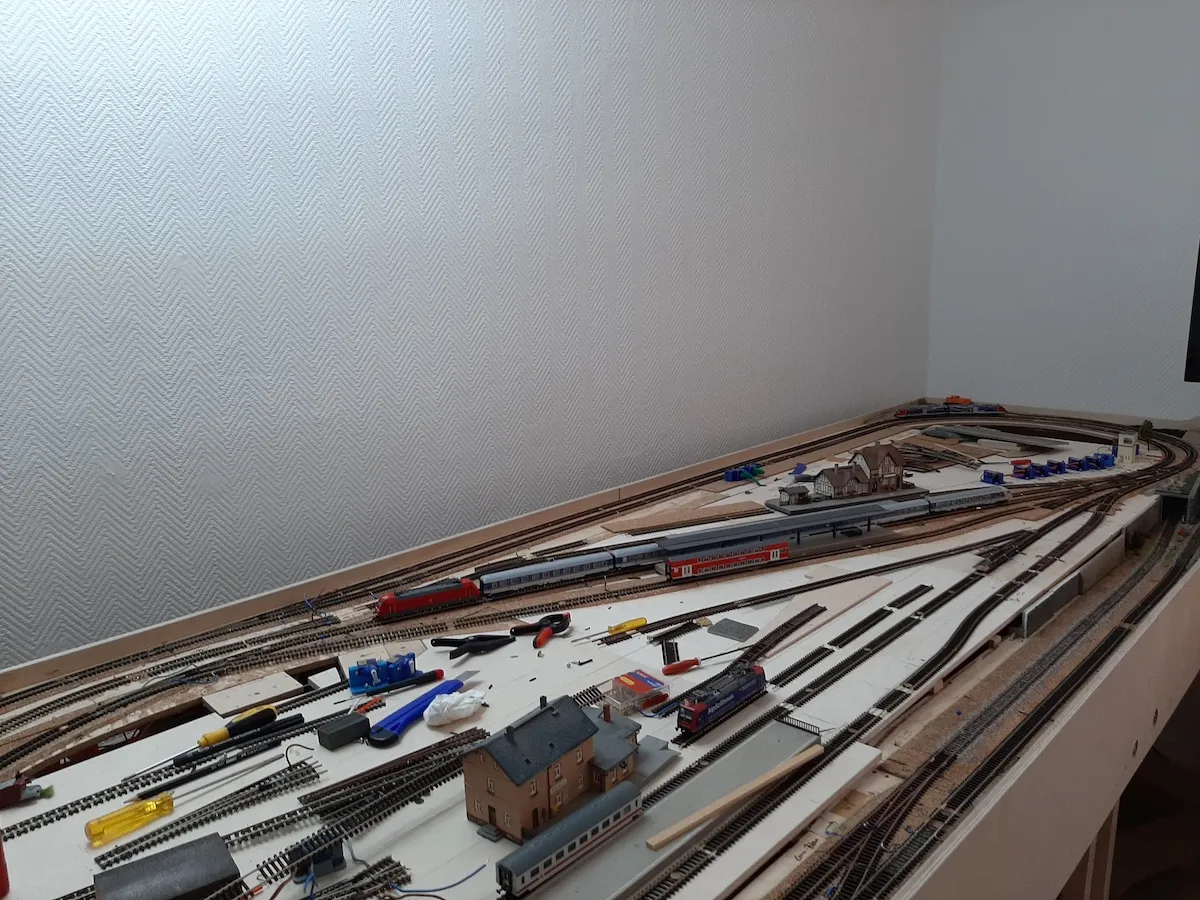

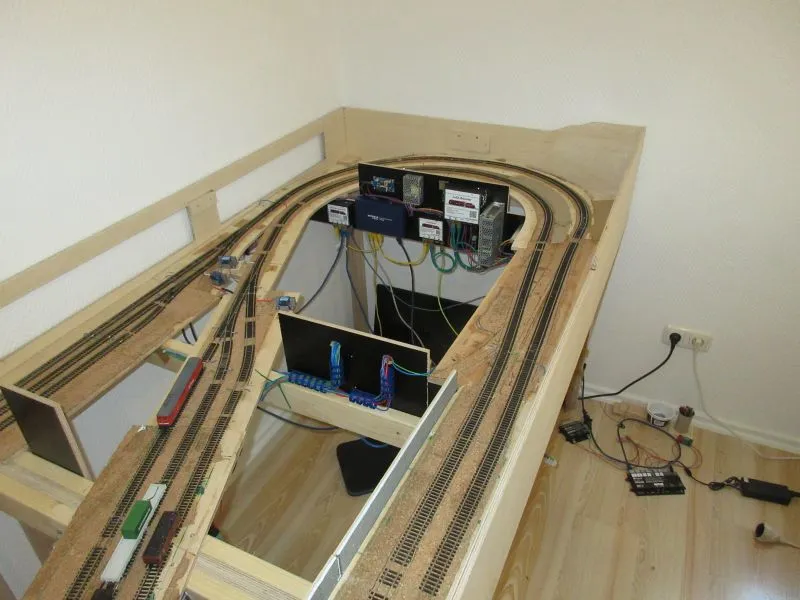

Hier seht ihr einige Fotos, wie ich im Jahr 2022 wieder angefangen habe, die kleinere TT-Anlage aufzubauen.
Monate später – das erste Grün mit der Vorbeifahrt der V60
Weichen

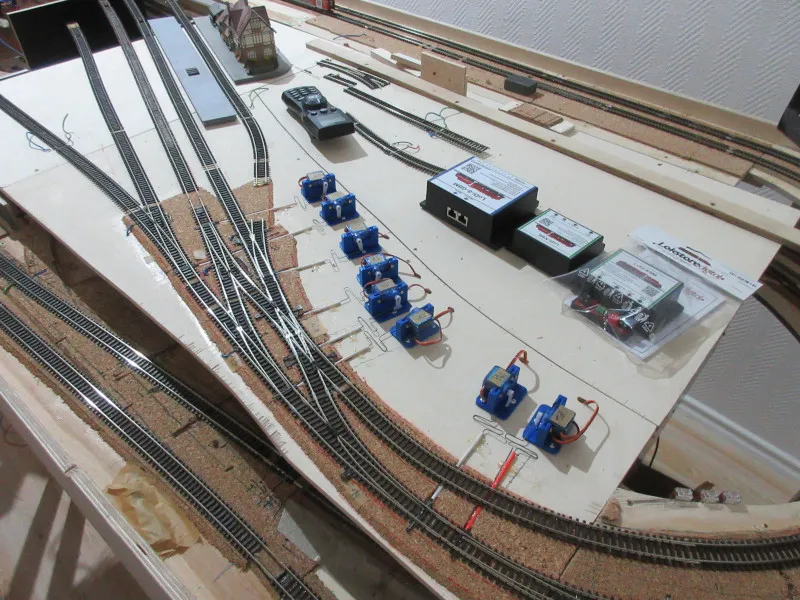

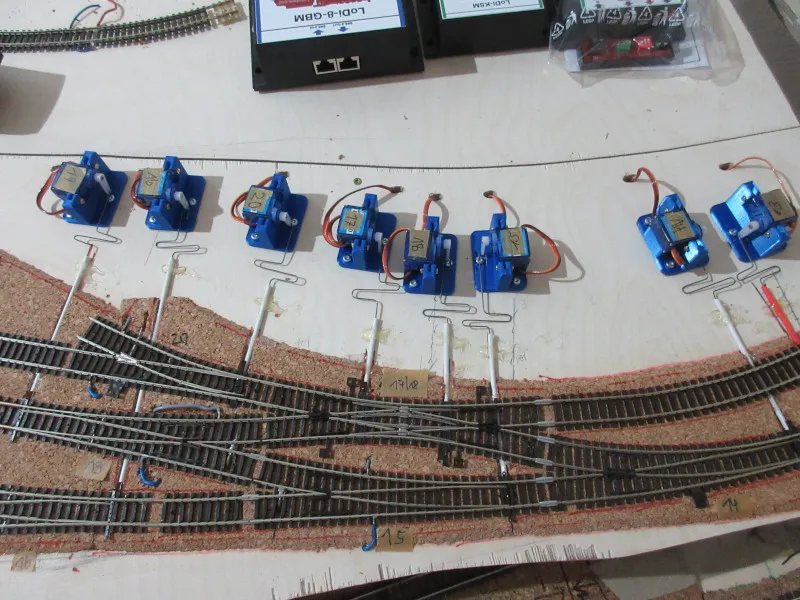

Alle Weichen werden mit Servos DR60030 betrieben. Die passenden Servohalter habe ich selbst entwickelt (CAD, Slicen, Drucken) und im 3D-Druckverfahren hergestellt. Dazu nutze ich den Prusa MK3i S+ mit Prusa Filament PLA. Die Federstahlelemente sind ebenfalls selbst gebogen und haben einen Durchmesser von 0,8 mm.
Signale
Alle Signale habe ich mit einem 3-poligen Steckverbinder versehen. Sie sind am LoDi-Operator 16-SD-FL angeschlossen – einem leistungsstarken Schaltdecoder von Lokstoredigital mit 16 Ausgängen, der im LoDi ProgrammerFX eingetragen wird.
Halterung Inline-Koppler CAT 6/7 - Farbe Grau
Diese 3D-gedruckte Halterung bietet die perfekte Lösung zur Befestigung von Inline-Kopplern CAT 6 und 7 und sorgt für Ordnung unter der Mod…
Umbau Ethernet, WLAN Box und Steckerleiste
Nun habe ich auch die Ethernet Box und WLAN Box sowie die Steckerleiste neu angeordnet. Damit ist mehr Platz für die LoDi Komponenten.
Licht Verkabelung unter der Altstadt
Verkabelung für Laternen- und Hausbeleuchtung unter der Altstadt der Modellbahnanlage. Die einzelnen Lichtkreise sind sauber auf der Holzp…
Unterseite - Verkabelung Übersicht
Die eigentliche Arbeit steckt hier bei der Verkabelung: Jede Weiche am LoDi-4-WD-AC angeschlossen, jeder Gleisabschnitt am LoDi-8-GBM Rückm…
